Установка водосточной системы: расчёт, материалы, монтаж пошагово

Водосток — часть кровли, на которой чаще всего экономят. Заказчик потратил миллион на премиум-черепицу, а потом покупает дешёвый ПВХ-водосток за 42 тыс. рублей. Через 5 лет — трещины, провис, отмостка разрушена, цоколь в высолах. Всё это — из-за неправильного водостока.

В этой статье — как правильно рассчитать и поставить водосток на частный дом, чтобы он стоял 25–30 лет без ремонта.

Главное правило: на каждые 50–80 кв.м площади ската — одна воронка с трубой. Это нужно чтобы при сильном ливне (40+ мм/час, что в МО бывает 3–5 раз за сезон) система успевала пропустить всю воду.

Подбор диаметра желоба и трубы зависит от площади ската, который собирает воду. Формула эффективной площади:

S_эфф = ширина_ската × (длина_ската + высота_здания/2)

«Высота/2» — это поправка на ветровую нагрузку. На скат с высоким коньком вода под косым дождём попадает с большей площади.

Пример: дом 8×10, высота до конька 6 м. Длина ската (от карниза до конька) — 6.1 м. Эффективная площадь = 8 × (6.1 + 6/2) = 72.8 кв.м. По таблице — желоб 125 мм + труба 90 мм. Это стандартная конфигурация для частного дома в МО.

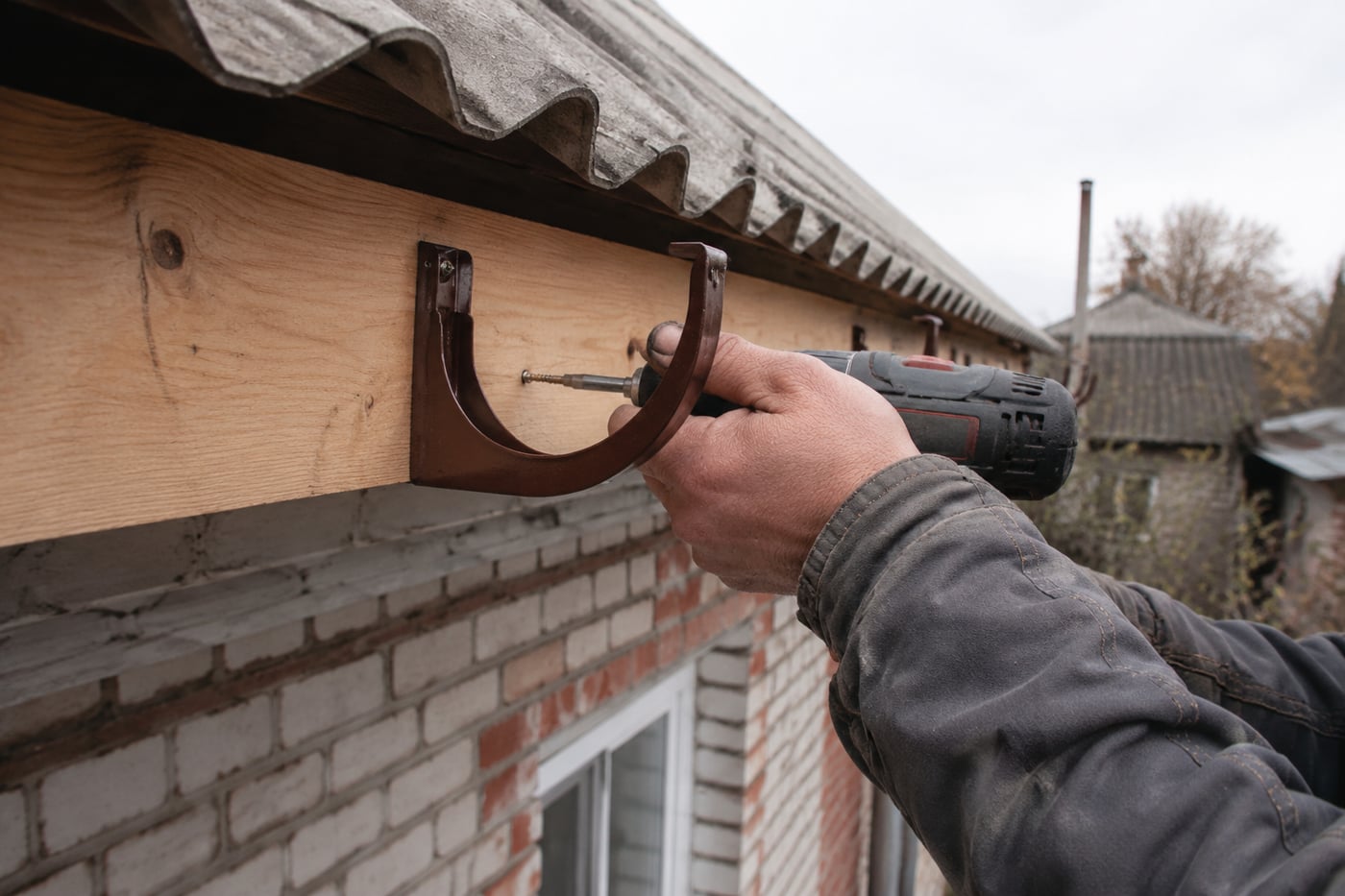

Кронштейн — главный элемент крепления желоба. От его типа и шага зависит надёжность всей системы.

Без уклона вода застаивается в желобе. В стоячей воде растёт мох, гниют попавшие листья, зимой — разрывает льдом. Минимум — 3 мм на погонный метр. Оптимум — 5 мм/м.

Пример: на карниз 15 м с уклоном 4 мм/м перепад высоты желоба от дальнего края до воронки = 15 × 4 = 60 мм. Это и есть «ступенька» которую заметит замерщик при контроле качества.

На длинных карнизах 12+ м делаем уклон в обе стороны от центральной точки — к двум воронкам по краям. Это распределяет нагрузку и даёт меньший перепад.

Для МО я рекомендую металл (Гранд Лайн, Aquasystem). Морозостойкость −45°, срок 25–30 лет, не ломается при ударах ледяными кусками с кровли. ПВХ берём только на дачи с летним использованием или при бюджете жёстко ограниченном.

Лучшее время для монтажа водостока в МО — апрель-июнь и август-октябрь. Особенности по сезонам:

Полный комплект доборов на 100 кв.м кровли (40 пог.м карниза) — ~28–35 тыс. руб. Часто заказчики покупают желоб и трубу без расчёта доборов, потом «сюрприз» + 30 тыс. к смете. Считаем сразу всё.

Без снегозадержателей лавина снега с крыши срывает водосток. Это видим часто на объектах после первой зимы. Решение — минимум 2 ряда трубчатых снегозадержателей на каждом скате.

Цена снегозадержателей — от 480 руб./пог.м установки. Это +20 тыс. к смете на 100 кв.м. Но экономит замену водостока (от 30 тыс.) и ремонт фасада в местах сорванных труб.

Подробнее о монтаже водостока под ключ — на странице услуги. Реальные проекты с водосточкой — в портфолио. Расчёт стоимости для вашего дома — через калькулятор или в прайсе.

Главная техническая особенность пластикового водостока, которую не знают 90 % самостоятельных монтажников: ПВХ имеет линейное температурное расширение 0.06 мм на 1°C на 1 пог.м. Это в 5 раз больше, чем у стали. На желобе длиной 12 м при перепаде температур от −25° зимой до +45° летом (внутри жёлоба под солнцем) изменение длины составляет 50–55 мм. Полтора пальца!

Если жёлоб смонтирован «жёстко» — зафиксирован замками или проклеен по всем стыкам — это удлинение никуда не деться. Через первый же сезон одна из двух ситуаций: или жёлоб ломает крепления (выкручивает кронштейны), или сам разрывается по стыку с воронкой. На второй зиме от разрыва идёт обледенение, на третий — водосток меняют целиком.

Решение — компенсатор линейного расширения. Это специальный соединительный элемент с EPDM-резиновой манжетой, в который входит торец одного жёлоба и торец другого с зазором 8–12 мм между ними. Манжета держит герметичность, а желоба свободно скользят внутри компенсатора при изменении длины.

В подмосковных садах и коттеджных посёлках 70 % участков — под лесом или с высокими берёзами и соснами на соседних участках. Осенью и поздней весной (тополиный пух) водосток забивается за 2–3 недели до состояния «сплошная пробка». Без защиты от листвы заказчик каждую осень лезет на крышу с ведром — что само по себе небезопасно (нормы охраны труда), и трудозатратно (4–6 часов на дом 100 кв.м).

Три типа защитных решений:

Третий тип — клапан-крышка (Foam Gutter Cover): жёлоб закрывается перфорированным алюминиевым листом с каплеотводящим профилем. Эффективность 99 %, цена 750–1 200 руб./пог.м, но сложно ставится (нужна привычка) и на крутых уклонах ската не всегда подходит. На 90 % объектов в МО я беру щётку-ёж — она надёжная, не требует обслуживания 3–5 лет, под снегом не деформируется, при толстом слое листвы её можно вынуть, очистить и вернуть на место за 15 минут.

Куда не ставить защиту — на дома без зелени поблизости (открытые поля, городская плотная застройка). Это лишние деньги — листвы там не будет в принципе, обычной чистки желоба раз в 5 лет достаточно.

Самые проблемные места зимой — водосточные трубы на северном фасаде, на теневой стороне дома и там, где из кровли идёт «тёплый воздух» (плохо утеплённый чердак или мансарда). Снег на кровле подтаивает от тепла из дома, талая вода стекает в желоб, в желобе при −5° замерзает, образует ледяную пробку. Дальше — срыв кронштейнов, разрыв жёлоба, сосули с карниза.

Решение — греющий кабель внутри жёлоба и трубы. Это саморегулирующийся кабель с мощностью 30 Вт/пог.м, который автоматически увеличивает теплоотдачу при −5° и ниже, и уменьшает при +5° и выше. Управляется термостатом с датчиком температуры на фасаде дома.

За 12 лет монтажа я видел все возможные аварии водосточных систем. Большинство из них — следствие монтажных ошибок, а не «старения». Если знать симптом, можно по нему понять причину и предотвратить полную замену системы.

Завершение водосточной системы — это отвод от фундамента. Не «пусть течёт куда хочет», не «на отмостку и всё». На дом 150 кв.м крыши с двумя водосточными трубами идёт за год 110–140 куб.м воды. Если вся эта вода уходит к фундаменту, через 5–7 лет цоколь даёт высолы и трещины, отмостка разрушается, в подвале появляется грибок.

Три рабочих решения:

Май 2024, Видное, частный дом 85 кв.м кровли (двускатка с коротким карнизом 8 м с каждой стороны и двумя водосточными трубами по 5.4 м высоты до земли). Заказчик — семья с детьми, рядом высокие берёзы соседского участка, осенью забивает старый водосток.

Поставили водосток «Гранд Лайн» 125/90, RAL 8017 коричневый, металлический. Желоб 125 мм (расчёт по таблице: 85 кв.м — как раз под этот диаметр), труба 90 мм. Кронштейны металлические с шагом 600 мм по всему периметру + дополнительные у воронок и углов. Уклон 4 мм/пог.м к воронке. Защита от листвы — щётка-ёж по всему периметру (16 пог.м). Греющий кабель не ставили — чердак холодный, утепление перекрытия 250 мм, ледяные пробки не грозят.

Отвод от фундамента — подземная ливневая канализация ПВХ 110 мм длиной 12 м к дренажному колодцу 1×1×1.6 м с щебнем. Бюджет под ключ — 87 тыс. руб. (водосток 38 тыс., щётка-ёж 8 тыс., работа по водостоку 21 тыс., ливневая канализация и колодец 20 тыс.). Срок — 3 рабочих дня бригадой 2 человека.

Прогноз: 25–30 лет на металлическом водостоке без замены, 5–7 лет до первой профилактики (промывка воронок и осмотр стыков), на щётку-ёж — срок неограничен (металлическая, не ржавеет). Полные фото объекта в портфолио. Альтернативный кейс с ПВХ-водостоком — 62 кв.м крыши в Чехове на Деке Premium, цена под ключ 47 тыс. руб., но ресурс там 15–18 лет (ПВХ против металла).

Если планируете водосток в комплекте с новой кровлей — читайте статьи под выбранный материал: «металлочерепица: марки и выбор» или «профнастил для крыши», там цены на покрытие отдельно от водостока. Если интересует точечный ремонт водостока без полной замены — читайте «когда менять кровлю и сколько это стоит». Расчёт стоимости водостока под ваш дом — на калькуляторе, актуальный прайс-лист на кровельные работы — в соответствующем разделе. Заказать монтаж под ключ — страница услуг по водостоку.

Часто заказчики думают что водосток — это «крыша→труба→земля». На деле труба должна вести в систему отвода воды от дома — ливневую канализацию или дренажный колодец. Если этого нет — через 2–3 года придётся ломать отмостку и цоколь, потому что вода с крыши размывает грунт под фундаментом.

Нагрузка на ливневку рассчитывается по формуле: Q (л/с) = площадь кровли (кв.м) × 0.013 — это для МО при максимальной интенсивности 0.013 л/с с кв.м (СП 30.13330). Для дома 200 кв.м — Q = 2.6 л/с. Это и есть требуемая пропускная способность ливневой системы участка. Стандартная ПВХ-труба 110 мм при уклоне 0.02 пропускает 5.5 л/с — с большим запасом.

Если ливнёвка отсутствует или забита — делаем дренажный колодец 1×1×1 м с щебёночным заполнением. Цена колодца — 12–18 тыс. руб. (с земляными работами и щебнем). На дом 200 кв.м хватает одного колодца, для больших площадей — 2–3 колодца по периметру.
